Источник питания для робота iROB
Умное решение ...
Для автоматизированной сварки ABICOR BINZEL ROBOTIC SYSTEMS предоставляет всю необходимую технику для робота.
С источником питания робота iROB стало как никогда просто создать идеальную автоматизированную сварочную систему.
Благодаря идеальному взаимодействию источника питания с роботом, сварочной горелкой, станцией очистки горелки BRS, электронной системой контроля газа EWR и т.д., не только усилия, необходимые для установки, минимальны, но и результаты сварки безупречны. Связь между роботом и источником питания возможна как в цифровых вариантах полевой шины, так и в классических аналогово-цифровых вариантах.
Технология импульсной сварки iROB имеет особенно компактную конструкцию, поэтому она может поместиться в самую маленькую сварочную камеру робота. Наши полные комплекты оборудования, от источника питания через монтажный материал до сварочной горелки, не только упрощают конфигурацию и интеграцию, но и делают инвестиции оправданными.
Особенности:
- Чрезвычайно надежная импульсная технология для непрерывной работы
- Высокодинамичная технология цифрового процессора для высочайшего качества соединения
- Выбор задания и прямой характеристической кривой с индивидуальной настройкой параметров
- Оснащен полным пакетом характеристических кривых для всех стандартных материалов
- Настройка параметров на источнике питания или на панели управления робота
- Интуитивно понятное управление позволяет избежать ошибок
- Замена изнашиваемых деталей на подаче проволоки без использования инструментов экономит время
- Гибкая технология интерфейса адаптируется практически ко всем системам автоматизации
- Интеграция BRS через интерфейс iROB-robot экономит затраты и усилия
- Встроенный мониторинг процесса со свободно настраиваемыми порогами предупреждений и ошибок
- Встроенный расширенный мониторинг объема газа, температуры и расхода охлаждающей жидкости
- Дополнительный внешний инструмент QM
- Компактная настройка устройства
На этом наши услуги не заканчиваются, поскольку мы предоставляем вам всю важную поддержку, необходимую для автоматизированной сварки:
- Консультации по подходящей технологии сварки
- Консультации по оптимальной автоматизации сварки
- Привлекательные полные пакеты как с точки зрения цены, так и с технической точки зрения
- Технико-экономическое обоснование и предварительные испытания
- Установка и интеграция сварочной технологии
- Поддержка при вводе в эксплуатацию и оптимизации
- Сервис
- Профилактическое обслуживание
- Обучение персонала по применению и обслуживанию

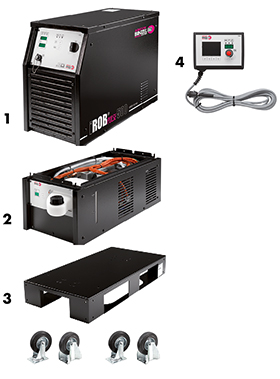

Компоненты
Источник питания
1 Источник питания:
- iROB Pulse 400
- iROB Pulse 400 Multivoltage
- iROB Pulse 500
2 Охлаждающее устройство:
- iROB cool
3 Платформа:
- iROB podium
- валики iROB
4 Дистанционное управление:
- iROB control

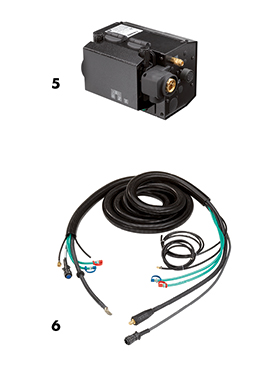

Фидер
5 Фидер:
- iROB feed 22
- iROB feed MP
6 Промежуточный кабельно-шланговый узел:
- жидкостное охлаждение 4 / 6 / 8 / 10 м
- воздушное охлаждение 4 / 6 / 8 / 10 м
Аксессуары
7 Зажим iROB:
Зажим для сборки промежуточного кабеля-шланга (для конкретного робота)
8 Кронштейн iROB:
Платформа для крепления питателя (для конкретного робота)
9 Катушка iROB:
Крепление катушки (для конкретного робота)
Технические характеристики
| Type | iROB Pulse 400 | iROB Pulse 400 MV | iROB Pulse 500 |
| Power supply voltage: | 3 x 400 Vac | 3 x 400 Vac 3 x 230 Vac | 3 x 400 Vac |
| Main voltage tolerance: | ± 15% | ± 15% | ± 15% |
| Main voltage frequency: | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz |
| Main fuse: Slow-blow fuse: | 25 A (400 V) | 25 A (400 V) 45 A (230 V) | 30 A (400 V) |
| Max. power input (kVA): | 16.1 kVA (400 V) | 16.1 kVA (400 V) 16.5 kVA (230 V) | 22.9 kW (400 V) |
| Max. power input (kW): | 15.3 kW (400 V) | 15.3 kW (400 V) 15.7 kW (230 V) | 21.95 kW (400 V) |
| Power factor (PF): | 0.95 | 0.95 | 0.95 |
Efficiency: | 88% (400 V) | 88% (400 V) 87% (230 V) | 88% (400 V) |
| Cos (ø): | 0.99 | 0.99 | 0.99 |
| Primary continuous current (100% duty cycle): | 23.1 A (400 V) | 23.1 A (400 V) 42.0 A (230 V) | 32.9 A (400 V) |
| Effective current consumption I eff: | 17.8 A (400 V) | 17.8 A (400 V) 32.5 A (230 V) | 23.2 A (400 V) |
| Max. welding current at 40°C: Duty cycle = 60% Duty cycle = 100% | 400 A 360 A | 400 A 360 A | 500 A 420 A |
| Max. welding current at 25°C: Duty cycle = 60% Duty cycle = 100% | 400 A 400 A | 400 A 400 A | 500 A 470 A |
| Welding current range: | 3 - 400 A | 3 - 400 A | 3 - 500 A |
| Open-circuit voltage: | 73 Vdc | 73 Vdc | 73 Vdc |
| Protection: | IP23 | IP23 | IP23 |
| Insulation class: | H | H | H |
| Cooling: | AF / Fan | AF / Fan | AF / Fan |
| Dimensions (LxWxH): | 624 x 282 x 474 mm | 624 x 282 x 474 mm | 624 x 282 x 474 mm |
| Weight: | 29.9 kg | 31.0 kg | 30.9 kg |
