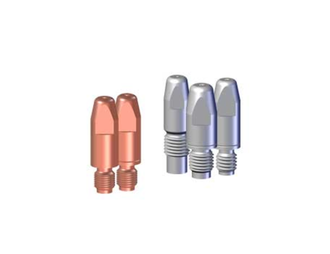

Контактный наконечник, безусловно, является самой маленькой, но и самой важной расходной деталью, необходимой для сварки MIG/MAG. Контактный наконечник используется как в ручных сварочных горелках, так и в автоматических или роботизированных горелках. Качество применяемого материала и его обработки в наконечниках, оказывают существенное влияние на весь процесс сварки, а также на срок службы, а значит, и на время безотказной работы сварочного аппарата и сварочной горелки. Поэтому при выборе важно обращать внимание на качество контактного наконечника. Контактные наконечники ABICOR BINZEL, соответствуют критериям, предъявляемым к соответствующему процессу сварки, и обеспечивают длительный срок службы и безотказную работу аппаратов.


Типы контактных наконечников

В зависимости от использования контактного наконечника через эту небольшую изнашиваемую деталь может проходить несколько километров проволоки в день. Поэтому весьма важно использовать правильный тип контактного наконечника и горелку хорошего качества для сварочных работ. Производители сварочных горелок как правило в своих каталогах продукции рекомендуют подходящие контактные наконечники – для определенных горелок и сварочных процессов. Стандартные резьбовые соединения для контактных наконечников это: M6, M8, M10 или больше. Важную роль играет общая геометрия наконечника, точное центрирование отверстия под диаметр проволоки и материал контактного наконечника. ABICOR BINZEL использует запатентованный производственный процесс для точного сверления. Основное правило сварки: чем выше мощность сварки, тем больше должен быть размер контактного наконечника.


Контактные наконечники – Материал и свойства

Для сварки используются контактные наконечники из таких материалов как: E-Cu (электролитическая медь), CuCrZr (сплав медь-хром-цирконий) и HDS (посеребрённый наконечник для больших нагрузок, специальный вариант с внутренним сердечником из особо закаленной меди и, следовательно, очень высокой твердости и покрытием из E-Cu). Кратко об их свойства и преимуществах:

Контактный наконечник из E-Cu

Изготовленный из чистой электролитической меди, этот контактный наконечник имеет твердость по Виккерсу (HV) прибл. от 110 до 115. Чистота меди обеспечивает очень хорошую передачу тока, теплопередачу и теплопроводность. Так как он размягчается уже при температуре прибл. 260 ° C, он больше подходит для сварки в диапазоне низких токов.

Контактный наконечник CuCrZr

Легирующие элементы хром и цирконий этого контактного наконечника подходят для более высоких термических нагрузок, потому что они очень твердые. По сравнению с контактным наконечником из E-Cu, их электропроводность несколько ниже, но для большинства процессов это не является существенным фактором. Контактный наконечник из сплава CuCrZr имеет твердость прибл. 168 HV и может выдерживать температуры до прибл. 500 ° C. Он зарекомендовал себя как стандартный контактный наконечник для диапазона силы тока от среднего до высокого с низким износом, а также для процессов с высокой нагрузкой, и в основном применяется в горелках с жидкостным охлаждением и роботизированных сварочных горелках.

Контактный наконечник HDS (посеребрённый наконечник для больших нагрузок)

Когда контактный наконечник из сплава CuCrZr достигает своего предела нагрузки, тогда используется контактный наконечник HDS. Внутренний сердечник этого контактного наконечника вокруг отверстия состоит из дисперсионно-упрочненной меди с минеральным компонентом. Благодаря этой комбинации сердцевина контактного наконечника HDS становится чрезвычайно твердой и очень устойчивой к нагреву. Кроме того, серебряное покрытие обеспечивает очень низкую адгезию сварочных брызг.

Этот вид наконечников используется в сварочных работах, требующих большого рабочего цикла и высокого энергопотребления, и часто применяется к сварочным горелкам с воздушным охлаждением с высокими нагрузками по току, например:


  • Сварка порошковой проволокой
  • Судостроение и контейнеростроение
  • Землеройная техника
  • Наплавка и заполнение


Контактный наконечник HDS от ABICOR BINZEL, идеально подходит для роботизированной и автоматической сварки, поскольку он отвечает высоким требованиям непрерывно оптимизируемых процессов.

Контактный наконечник и сварочная проволока

Существуют ли какие-либо рекомендации относительно того, какой контактный наконечник следует использовать с каким-то из видов сварочной проволокой? Как правило, все три типа контактных наконечников (E-Cu, CuCrZr и HDS) можно использовать с любым типом сварочной проволоки. Однако важно знать материалы и их свойства.

Например, алюминиевая проволока проводит хуже, чем омедненная, поэтому алюминий лучше сваривается контактным наконечником E-Cu из-за лучшей передачи тока. Однако, поскольку алюминий расширяется при большем тепловом воздействии, при выборе контактного наконечника следует учитывать несколько больший внутренний диаметр отверстия наконечника.

Сварочные проволоки могут состоять из следующих материалов:


  • Углеродистая сталь с медным и не омеднённым покрытием
  • Нержавеющая сталь любого сплава
  • Алюминиевые сплавы
  • Медные припои (CuSi и аналогичные)
  • Специальные материалы, такие как сплавы никеля и титана
  • Порошковая проволока


В зависимости от качества поверхности эти виды сварочные проволоки изнашивают наконечник по-разному. Все виды проволоки с шероховатой поверхностью, такие как порошковая проволока и некоторые не омеднённые виды проволоки, быстро изнашивают контактный наконечник, так как обладают высокой абразивностью. При использовании такой проволоки следует использовать контактные наконечники из более твердого материала, такие как контактные наконечники из сплава CuCrZr.
