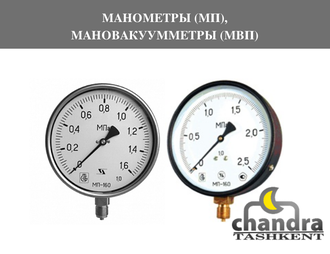

МАНОМЕТРЫ (МП), МАНОВАКУУММЕТРЫ (МВП)

Манометры повышенной точности серии (МП) и (МВП) могут быть использованы в качестве эталонного средства измерения при производстве поверочных и калибровочных работ средств измерения давления с применением манометра более высокого класса точности поверяемого прибора, а также в высокоточных производствах, где необходимо поддержание давления в узком диапазоне. Завод теплотехнических приборов выпускает манометры серии МП и МВП со следующими классами точности: 0,6 / 1,0 / 1,5. Области применения манометров повышенной точности:

метрологический контроль средств измерения давления,
тепло- водо- энерго- снабжение,
машиностроительные отрасли и другие.

Описание

ОСНОВНЫЕ ПАРАМЕТРЫ:

Резьба штуцера (для манометров диаметром корпуса): 63мм – М12х1,5; 100 и 160мм – М20х1,5. Возможно изготовление манометров с другой резьбой.

Степень защиты по ГОСТ 14254-96: IP40 – для манометров с корпусами из стали; IP54 – для манометров с корпусами из нержавеющей стали.

Средний срок службы приборов – 10 лет.

Материал измерительной пружины, штуцера, механизма – медный сплав.

Стекло: полимерное или техническое.

Материал циферблата: ПВХ, сталь или алюминиевый сплав, окрашенный в белый цвет.

Приборы могут комплектоваться:

демпфером (ДМ) для снижения пульсаций рабочей среды;
ушками пломбировочными (УшП).

Приборы производятся в соответствии с ГОСТ 2405-88 и ТУ РБ 37388602.002-96.

Пример обозначения:

Манометр МП100МЦ-1,0МПа – Манометр показывающий (МП), диаметр корпуса 100мм., материал корпуса – сталь (М), класс точности 1,0 (Ц), со шкалой от 0 до 1,0МПа, присоединительная резьба М20х1,5.

Обозначение манометров	Обозначение мановакуумметров и вакуумметров	Диаметр корпуса, мм.	Класс точности	Диапазон показаний, МПа	Материал корпуса	Масса не более, кг.
МП63Н3-1,5		63	1,5	0-0,4…40	Сталь нержавеющая	0,14
МП100МЦ	МВП100МЦ, ВП100МЦ	100	1,0	0-0,16…40 -0,1-0,15..2,4 -0,1-0	Сталь	0,29
МП100МСЦ	МВП100МСЦ	100	1,0	0-0,16…40 -0,1-0,15..2,4	Сталь	0,35
МП100Н3-1,0	МВП100Н3	100	1,0	0-0,6…4 -0,1-0,15..2,4	Сталь нержавеющая	0,6
МП160МЦ	МВП160МЦ	160	1,0	0-0,6…4 -0,1-0,15..2,4	Сталь	0,95
МП160Н3-1,0	МВП160Н3	160	1,0	0-0,6…4 -0,1-0,15..2,4	Сталь нержавеющая	1,0
МП160МЧ	.	160	0,6	0-0,16…10	Сталь	1,05
МП160НЧ	.	160	0,6	0-0,16..10	Сталь нержавеющая	1,0
