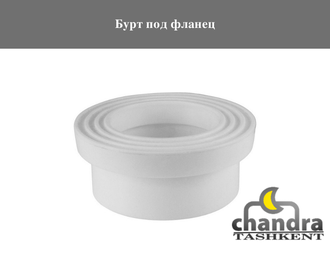

БУРТ ПОД ФЛАНЕЦ

Полипропиленовый бурт раструбного типа с одной стороны имеет специальную конфигурацию, на которую опирается пластиковый фланец, устанавливаемый со стороны полипропиленовой трубы.

Применяются бурты под фланец при монтаже трубопроводов систем холодного и горячего водоснабжения, отопления, технологических трубопроводов.

Бурты полипропиленовые используются для всех видов полипропиленовых труб.

Описание

Назначение: полипропиленовый бурт под фланец создает фланцевое соединение, с помощью которого полимерная труба стыкуется с металлическими трубами и запорной арматурой. При монтаже бурт напаивается на конец трубы из полипропилена.

Изготовлены: по ТУ 2248-001-21088915-2015 «Трубы напорные и соединительные детали к ним из полипропилена PP-R ТМ VALFEX» разработанные в соответствии с требованиями ГОСТ 32415-2013.

Материал: PPR.

Диаметр присоединения: 50; 63; 75; 90; 110 мм.

Класс эксплуатации: 1,2,4,5, ХВ.

Рабочая температура: 80°С.

Максимальная рабочая температура: 90°С.

Номинальное давление, PN: 25 бар.

Технология монтажа: раструбная полифузионная сварка.

Цвет: белый.

Форма поставки: картонная коробка.

Гарантия: 10 лет со дня производства.

Артикул	Размер, мм	Количество (упак./пакет), шт.	Цвет
10189050	50	80/20	Белый
10189063	63	50/10	Белый
10189075	75	40/10	Белый
10189090	90	25/5	Белый
10189110	110	12/4	Белый

Чертеж с габаритными размерами

Артикул	Типоразмер	D, мм	d1, мм	d2, мм	d3, мм	D1, мм	L, мм	L1, мм	L2, мм	Вес, кг
10189050	50	65	49,5	49,2	44	80,5	30	11	24,5	0,053
10189063	63	77,5	62,5	62,1	54,5	92	38	12,5	29	0,084
10189075	75	94,5	74,9	73,7	67	107	37	14,5	32,3	0,120
10189090	90	110	89,9	88,5	70	126	43	14	35,5	0,166
10189110	110	134	109,9	108,5	92	151	51	15	40	0,284
