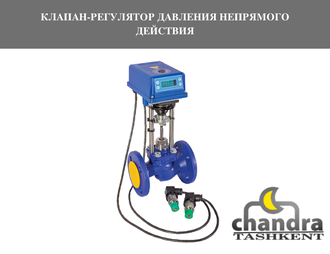

КЛАПАН-РЕГУЛЯТОР ДАВЛЕНИЯ НЕПРЯМОГО ДЕЙСТВИЯ

КЛАПАН-РЕГУЛЯТОР ДАВЛЕНИЯ НЕПРЯМОГО ДЕЙСТВИЯ

УНИВЕРСАЛЬНЫЙ ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ НЕПРЯМОГО ДЕЙСТВИЯ НА БАЗЕ ИНТЕЛЛЕКТУАЛЬНОГО ЭЛЕКТРИЧЕСКОГО ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА ВЭП-245

Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Обязательными элементами в конструкции регулятора являются:

·         измерительный элемент — датчик давления;

·         командное устройство — программируемый контроллер;

·         исполнительный механизм —  регулирующий клапан с электроприводом.

Достоинства регуляторов давления непрямого действия:

·         широкий диапазон поддерживаемых давлений;

·         высокая точность поддержания давления;

·         дистанционное управление;

·         возможность подобрать клапан большого диаметра;

·         возможность изменения реакции на отклонение контролируемого параметра.

В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.

   схема к ВЭП_245.png



Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.

Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.

Основные технические характеристики регулятора приведены в таблице 1.



Таблица 1


Наименование характеристики

Значение

Напряжение питающей сети, В

~187-242

Частота питающей сети, Гц

50

Потребляемая мощность, ВА, не более

24

Условия эксплуатации:

температура окружающей среды, °С

относительная влажность воздуха, %



от 5 до 50


до 80

Степень защиты

IP54

Пределы измерения давления (перепада давления)

0,01-2,5 МПа

Количество аналоговых входов 4-20мА для подключения датчиков давления

2

Входное сопротивление для сигнала 4-20мА, Ом, не более

250

Дискретность задания давления, МПа

0,01

Режим работы

Круглосуточный

Масса кг, не более

1,5

Архив всех контролируемых давлений (энергонезависимая память)

3250 значений с интервалом записи 1-60 минут

Габаритные размеры, мм, не более

170х110х65

Срок службы

Не менее 10 лет
