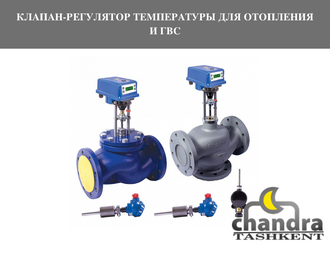

КЛАПАН-РЕГУЛЯТОР ТЕМПЕРАТУРЫ ДЛЯ ОТОПЛЕНИЯ И ГВС
Механизмы электрические прямоходные ВЭП-2ХХ (далее - ЭИМ) предназначены для управления регулирующей арматурой по командам устройств автоматики, а также для использования, совместно с регулирующей арматурой, в составе систем управления технологическими процессами в качестве регуляторов температуры или давления непрямого действия.
- шаговый двигатель;
- микропроцессорная плата управления;
- электронная защита от перегрузки;
- энергонезависимая память;
- таймер;
- встроенный ПИД-регулятор;
- управление : -трехпозиционное (беспотенциальный контакт, открытый коллектор), аналоговое (4-20 мА, 0-10В, 2-10В);
- датчик положения (4-20 мА);
- три канала измерения температуры;
- два канала для датчиков давления с сигналом 4-20 мА;
- панель управления с ЖКИ дисплеем;
- интерфейс RS 485;
- протокол Modbus RTU.
Принцип работы заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением или в соответствии с температурным (недельным) графиком по ПИД- законам регулирования.
Клапан-регулятор температуры и отопления в процессе работы производит постоянный опрос датчиков температуры и периодически, с интервалом времени (периодом регулирования), определяемым тепловой инерцией объекта регулирования на возмущающее воздействие, выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.
Программное обеспечение обеспечивает в автоматическом режиме быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации. При этом для большинства объектов управления отсутствует необходимость в изменении заводских установок коэффициентов регулирования.
Выбор номера программы, задание режимов работы, значений температуры или температурного графика, коэффициентов регулирования и программирование дополнительных функций производится с клавиатуры блока в диалоговом режиме работы с информационными «окнами», выводимыми на ЖКИ - индикатор.
Работа с информационными «окнами» осуществляется с помощью клавиатуры, расположенной на передней панели блока.
Отличительные особенности:
- панель управления с ЖКИ дисплеем и клавиатурой, встроенная в корпус привода;
- три канала измерения температуры для датчиков с НСХ типа Pt500 или Pt1000;
- встроенный программный ПИД-регулятор;
- электронная защита привода от перегрузки;
- энергонезависимая память;
- таймер;
- интерфейс связи RS-485;
- протокол обмена данными Modbus RTU.
Обозначение при заказе :
Пример обозначения:
1) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-225М-700/63-20-220В,50Гц-IP54.
2) Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий трехходовой ВКТР, с номинальным усилием 1600Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением и степенью защиты IP54:
Механизм исполнительный электрический прямоходный ВЭП-228М-1600/63-20-220В,50Гц-IP54.
| Обозначение | ВЭП- 221М, ВЭП-225М, ВЭП-228М | |||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000 | ||||
| Напряжение питающей сети | ~ 220В, 50Гц, ~ 24В постоянного или переменного тока | |||||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | 24 | 24 | |||||
| Номинальный полный ход, мм | 20 | 20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | |
| Скорость позиционирования (задается с клавиатуры), сек. на 1 мм. хода | от 2,5 до 6 | от 1,7 до 4 | от 1,3 до 3 | |||||||
| Управление | встроенный регулятор температуры | |||||||||
| Защита двигателя от перегрузки | электронная | |||||||||
| Тип датчика температуры | ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α по ГОСТ 6651-2009, °С-1: 0,00385 | |||||||||
| Количество датчиков, шт | до 3 | |||||||||
| Тип интерфейса связи | RS-485, протокол обмена Modbus RTU | |||||||||
| Архив контролируемых температур (энергонезависимая память) | 3250 значений с интервалом записи 1-60 минут | |||||||||
| Дискретность задания температуры | 1°С | |||||||||
| Пределы измерения температуры | от -50 °С до + 150°С | |||||||||
| Диапазон задания температур -для ГВС -для ОТП | +1°С.... +99°С +30°С.... +120°С | |||||||||
| Режим работы по ГОСТ 183-74 | S1 -100% ПВ | |||||||||
| Температура окружающей среды | от -50 °С до +150°С | |||||||||
| Степень защиты | IP54 | |||||||||
Схемы подключения:
Схема подключения в системе управления зависимым контуром отопления (программа 10)
Схема подключения в системе управления контуром ГВС (программа 20)
- Паспорт ВЭП-225М-1600-63-20-220В, 50Гц.pdf746 кб, 30 сентября в 14:26Паспорт ВЭП-225М-2700-63-20-220В, 50Гц.pdf746.2 кб, 30 сентября в 14:26Паспорт ВЭП-225М-4000-100-50-220В, 50Гц.pdf1005.7 кб, 30 сентября в 14:26Паспорт ВЭП-225М-700-63-20-220В, 50Гц.pdf746.3 кб, 30 сентября в 14:26Паспорт ВЭП-228М-2700-100-32-220В, 50Гц.pdf765.3 кб, 30 сентября в 14:25Паспорт ВЭП-228М-4000-100-50-220В, 50Гц.pdf1.1 Мб, 30 сентября в 14:25Паспорт ВЭП-228М-700-63-20-220В, 50Гц.pdf937.4 кб, 30 сентября в 14:25Паспорт ВЭП-228М-1600-63-20-220В, 50Гц.pdf941.3 кб, 30 сентября в 14:25Паспорт ВЭП-221М-2700-63-20-220В, 50Гц.pdf746.4 кб, 30 сентября в 14:24Паспорт ВЭП-221М-4000-100-50-220В, 50Гц.pdf1005.7 кб, 30 сентября в 14:24Паспорт ВЭП-221М-1600-63-20-220В, 50Гц.pdf746 кб, 30 сентября в 14:24Руководство по эксплуатации_ВЭП_221М_ВЭП_225М_ВЭП_228М.pdf1.8 Мб, 30 сентября в 14:24
