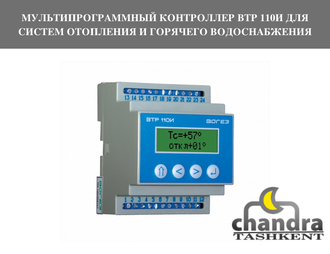

МУЛЬТИПРОГРАММНЫЙ КОНТРОЛЛЕР ВТР 110И ДЛЯ СИСТЕМ ОТОПЛЕНИЯ И ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
Мультипрограммный контроллер ВТР 110И:
- 4 программы, задаваемые пользователем с клавиатуры контроллера, в зависимости от функционального назначения ;
- один контур регулирования;
- автоматическая настройка коэффициентов регулирования;
- 4 релейных выходов для управления основным и резервным насосами, а также регулирующим клапаном;
- дополнительный релейных выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы) ;
- 3 канала измерения температуры для датчиков с характеристикой Pt500 или Pt1000;
- 2 входа для подключения контактных датчиков контроля работы насосов;
- энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от одной до тридцати минут) ;
- интерфейс RS-485;
- габаритные размеры 85х70х65.
Микропроцессорный блок терморегулирования ВТР 110И предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления 2 системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры.
Отличительной особенностью регулятора температуры ВТР 110И является наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций.
| Номер программы | Функциональное назначение регулятора |
| 10 (ОТП) | Управление одним контуром отопления с основным и резервным насосами |
| 11 (ОТП+ОТП) | Управление двумя контурами отопления без управления насосами |
| 12 (ОТП+ГВС) | Управление контуром отопления и контуром горячего водоснабжения без управления насосами |
| 20 (ГВС) | Управление одним контуром горячего водоснабжения с основным и резервным насосами |
| 22 (ГВС+ГВС) | Управление двумя контурами горячего водоснабжения без управления насосами |
| 40 (ПДП) | Управление системой подпитки с основным и резервным насосами с АВР |
| 50 (АВР) | Управление основным и резервным насосами с АВР |
| Тип контура | Основные функции |
| ГВС | Управление контуром горячего водоснабжения Поддержание задаваемого пользователем значения температуры горячей воды в контуре ГВС. Возможность снижения температуры горячей воды или отключения ГВС с одновременным выключением циркуляционного насоса в заданное время по задаваемому пользователем недельному графику. Контроль (внешний контактный датчик) и управление (автоматический ввод резервного насоса при отказе основного) работой основного и резервного насосов системы ГВС. Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). Режим «Ресурс» для равномерной выработки ресурса насосов. Возможность ограничения температуры обратной воды. Возможность задания пользователем режима «дезинфекция». |
| ОТП | Управление контуром отопления Поддержание задаваемого пользователем температурного графика отопления, с количеством контрольных точек от двух до восьми (температуры смешанной воды в зависимости от температуры наружного воздуха с возможностью коррекции по температуре обратной воды или температуры обратной воды в зависимости от температуры наружного воздуха). Возможность снижения температуры смеси в заданное время по задаваемому пользователем недельному графику. Возможность задания режима включения - отключения контура отопления в зависимости от значения температуры наружного воздуха. Управление работой основного и резервного насосов системы отопления. Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). Режим «Ресурс» для равномерной выработки ресурса насосов. Режим «Летний» для прокрутки насосов. Защита от завышения температуры обратной воды и от замораживания здания. |
| ПДП | Управление системой подпитки Поддержание давления в нагреваемом контуре на заданном уровне. Контроль работы основного и резервного насосов через внешний контактный датчик. Управление работой основного и резервного насосов. Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). Режим «ресурс» для равномерной выработки ресурса насосов |
| АВР | Управление основным и резервным насосами Контроль работы основного и резервного насосов через внешний контактный датчик. Управление работой основного и резервного насосов. Защита насосов от «сухого» хода (внешний контактный датчик). Возможность задания пользователем аварийного состояния контактных датчиков контроля работы и защиты насосов (замкнут или разомкнут). Режим «Ресурс» для равномерной выработки ресурса насосов. |
- ВТР 110И Руководство_30.08.21.pdf5.6 Мб, 30 сентября в 13:30Паспорт_ВТР_110И.pdf312.1 кб, 30 сентября в 13:30ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ.pdf614.7 кб, 30 сентября в 13:30
