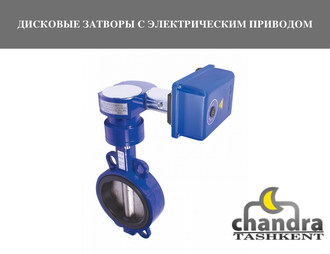

ДИСКОВЫЕ ЗАТВОРЫ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ
Дисковые затворы с электрическим исполнительным механизмом (ЭИМ) предназначены для дистанционного регулирования и перекрытия потока рабочих сред. Дисковые затворы с ЭИМ устанавливаются в индивидуальных тепловых пунктах (ИТП) жилых, производственных и административных зданий, центральных тепловых пунктах (ЦТП), котельных и других объектах, на которых производится, распределяется или потребляется тепловая энергия, а так же производится подготовка, распределение или потребление холодной или горячей воды.
Достоинством затворов являются малые габаритные размеры и вес, которые особенно явно проявляются на больших номинальных диаметрах.
Для регулирования расхода рабочих сред, протекающих по трубопроводам.
рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водяные растворы этиленгликоля и пропиленгликоля с концентрацией до 50% при давлении не более 1,6 МПа и температурой не более 150°С.
Затворы комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭО:
- с управляющим сигналом ~220В, 50 Гц (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом ~24В (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
ЭИМ оснащены ручным дублером.
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
- Затвор дисковый DN50 с ЭИМ ВЭО-04-100/63-0,25-220В, 50Гц, IP54
- Затвор дисковый DN150 с ЭИМ ВЭО-15-150/63-0,25-220В, 50Гц, IP54
- Затвор дисковый DN80 с ЭИМ ВЭО-35-100/63-0,25-24В, IP54
| Обозначение | ВЭО-04 | ВЭО-15 | ВЭО-35 |
| Номинальный крутящий момент, Нм | 100 | 150 | 100 |
| Напряжение: -питания -управления |
- |
- |
~220В или 24В постоянного или переменного тока |
Потребляемая мощность, Вт | 24 | 30 | 30 |
| Номинальное время полного хода, сек | 63 | 63 | 63 |
| Номинальное число оборотов | 0,25 | ||
| Управление | |||
| Выходной сигнал | - | - | 4-20мА |
| Защита двигателя от перегрузки | Электронная | ||
| Регулируемые переключатели (2 шт.) | + | + | - |
| Режим работы по ГОСТ 183-74 | S4-25% ПВ, 630 переключений в час | S1-100% ПВ | |
| Температура окружающей среды | От 0 до +50 °С | ||
| Степень защиты | IP54 | ||
| Применяемость | Дисковые затворы DN40-DN125 | Дисковые затворы DN150 | Дисковые затворы DN40-DN125 |
Спецификация материалов
| № | Описание | Материалы |
| 1 | Корпус | Серый чугун, ковкий чугун, углеродистая сталь, нержавеющая сталь |
| 2 | Манжета | NBR, EPDM, FPM, CSM, PTFE |
3 | Шток | Нержавеющая сталь |
4 | Диск | Ковкий чугун +Ni покрытие, нержавеющая сталь, бронза |
5 | Штифт | Нержавеющая сталь |
6 | Вкладыши | PTFE, бронза |
7 | Упл.штока | NBR, EPDM, FPM, CSM, PTFE |
