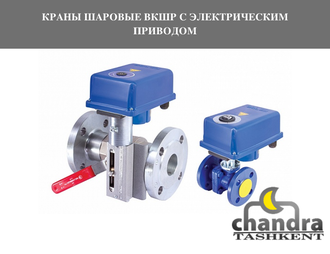

КРАНЫ ШАРОВЫЕ ВКШР С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

КРАНЫ ШАРОВЫЕ ВКШР С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

Запорно-регулирующие шаровые краны с электрическим исполнительным механизмом ВКШР предназначены для дистанционного управления расходом воды в системах водоснабжения и отопления с температурой от 0°С до 150°С и давлением до 1,6 МПа

Для регулирования расхода рабочих сред, протекающих по трубопроводам.

Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликолю с концентрацией до 50% при давлении не более 1,6 МПА и температуре не более 150°С.

Электрические исполнительные механизмы (ЭИМ) оснащены ручным дублером.

Схема подключения: трехпроводная (трехпозиционное управление). Напряжение управляющего сигнала:  ~220В, 50 Гц.

Схемы подключения аналогичны схемам подключения ЭИМ ВЭП.


Краны шаровые с ЭИМ производятся двух типов:


1. ВКШР DN 15, 20 - двухпозиционные запорные краны шаровые фланцевые (открыто -закрыто) со временем полного хода до 1,5 сек. Используются в основном на линиях подпитки независимых систем отопления вместо двухпозиционных запорных клапанов с соленоидным приводом.

2.  ВКШР DN 25, 32, 40, 50 - запорно-регулирующие краны шаровые фланцевые со временем полного хода до 90 сек.

Шаровые клапаны применяются на ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия , холодная или горячая вода.


ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ


Кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР DN 15.

Кран шаровый запорно-регулирующий с электрическим исполнительным механизмом ВКШР DN 25.


Краны шаровые запорно - регулирующие ВКШР DN 15 и DN 20 с электрическим исполнительным механизмом ВЭО-07


Назначение изделия: для регулирования расхода воды для технических нужд.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметровЗначение параметров
Диаметр условного прохода, DN, мм1520
Условное давление, МПа, не более

1,6

 Класс герметичности

А

Рабочая среда

Вода с температурой до 150 С°, нефтепродукты

Присоединительные размеры, мм:
- Длина
- Высота

115
195

120
206
Масса, кг не более

3

Присоединение к трубопроводу

Фланцевое

Материал:
- корпуса
- шара

Серый чугун
Нержавеющая сталь
Исполнительный механизм

ВЭО-07-6.3/1,5-0.25

Время поворота на угол 900, сек, не более

1,5



Краны шаровые запорно- регулирующие ВКШР DN 25...DN 50 с электрическим исполнительным механизмом


Область применения: Системы теплоэнергетики и кондиционирования, а также промышленные установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметров

Значение параметров

Диаметр условного прохода, DN, мм25324050
Длина, мм160180200230
Условная пропускная способность, Кvy м3/ч3040100200
Присоединение к трубопроводу

Фланцевое

Рабочая среда

Вода с температурой до 150 С°

Условное давление, МПа

1,6

 Класс герметичности

А

Напряжение питания

187-242В, 50Гц

Потребляемая мощность, Вт

18

Время поворота на угол 90°, сек

90±5
