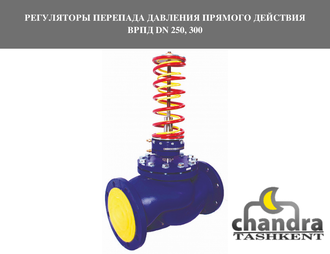

РЕГУЛЯТОРЫ ПЕРЕПАДА ДАВЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ ВРПД DN 250, 300

Регулятор перепада давления предназначен для автоматического поддержания заданного перепада давления рабочей среды на каком-либо гидравлическом сопротивлении путем изменения расхода, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения.
Регулятор представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.

Описание
Документы

Действие на поток выражается в снижении перепада давления между регулируемыми участками трубопровода.
Регулятор перепада давления может использоваться в качестве регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом) путем изменения расхода.
Действие на поток выражается в снижении давления после регулятора.
Процесс регулирования происходит только при наличии рабочей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование	Значения параметров
Номинальный диаметр	15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность (осн. ряд)	1,6 2,5	2,5 4,0 6,3	4,0 6,3 10	6,3 10 16	10 16 25	16 25 32	25 32 40	32 40 63	63 100 125	100 125 160	160 200 250 280	250 360 450 630
Условная пропускная способность (доп. ряд)	1,0 4,0	3,2	8,0	12,5	20		50	80

НОМИНАЛЬНОЕ ДАВЛЕНИЕ PN, МПА
Диапазон настройки МПа	0,04 - 0,7 **	Мембранная коробка - синяя. Площадь мембраны: S = 5675 мм2 0,04 - 0,16 - с жёлтой пружиной 0,1 - 0,4 - с красной пружиной 0,3 - 0,7 - с двумя пружинами
	0,2 - 1,2 **	Мембранная коробка - серая. Площадь мембраны: S = 3318 мм2 0,2 - 0,35 - с жёлтой пружиной 0,25 - 0,8 - с красной пружиной 0,6 - 1,2 - с двумя пружинами
	0,04 - 0,16 - с жёлтой пружиной		0,04 - 0,16
	0,1 - 0,4 - с красной пружиной		0,1 - 0,4
	0,3 - 1,0 - с красной пружиной		0,3 - 1,0

Температура рабочей среды от +1 до +150 °С.
Зона пропорциональности, % от верхнего предела настройки, не более 16.
Относительная протечка, % от Kvy, не более 0,6

Строительная длина, мм	130	150	160	180	200	230	290	310	350	400	480	600
Высота, мм, не более	365	370	375	390	395	410	430	450	500	760	800	1270
Масса, кг, не более	8	9	10	11	13	15	20	25	39	60	82	170

*По требованию заказчика выпускается регулятор перепада давления после себя ВРПД с другими значениями Kvy
**Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах: (0,04 - 0,7) МПа или (0,2 -1,2) МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки.
