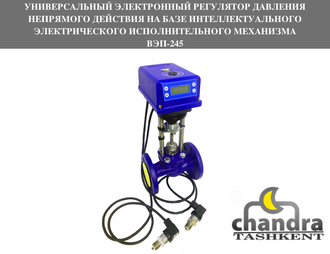

УНИВЕРСАЛЬНЫЙ ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ НЕПРЯМОГО ДЕЙСТВИЯ НА БАЗЕ ИНТЕЛЛЕКТУАЛЬНОГО ЭЛЕКТРИЧЕСКОГО ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА ВЭП-245

Устройство регулятора давления непрямого действия предполагает подключение внешнего источника энергии. Обязательными элементами в конструкции регулятора являются:

измерительный элемент — датчик давления;
командное устройство — программируемый контроллер;
исполнительный механизм — регулирующий клапан с электроприводом.

Достоинства регуляторов давления непрямого действия:

широкий диапазон поддерживаемых давлений;
высокая точность поддержания давления;
дистанционное управление;
возможность подобрать клапан большого диаметра;
возможность изменения реакции на отклонение контролируемого параметра.

Описание
Документы

В интеллектуальном ЭИМ ВЭП-245 программируемый контроллер с двухстрочным жидкокристаллическим дисплеем и клавиатурой конструктивно входит в состав изделия. При этом существенно упрощается монтаж изделия и его диагностика.

схема к ВЭП_245.png

Контроллер ЭИМ отслеживает не только регулируемые параметры (давление, перепад давления), но и параметры привода (положение, возможное заклинивание), что позволяет программно реагировать на возможные отклонения в работе и автоматически принимать меры по их устранению.

Для подключения регулятора к системе диспетчеризации предназначен интерфейс RS 485.

Наименование характеристики	Значение
Напряжение питающей сети, В	~187-242
Частота питающей сети, Гц	50
Потребляемая мощность, ВА, не более	24
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, %	от 5 до 50 до 80
Степень защиты	IP54
Пределы измерения давления (перепада давления)	0,01-2,5 МПа
Количество аналоговых входов 4-20мА для подключения датчиков давления	2
Входное сопротивление для сигнала 4-20мА, Ом, не более	250
Дискретность задания давления, МПа	0,01
Режим работы	Круглосуточный
Масса кг, не более	1,5
Архив всех контролируемых давлений (энергонезависимая память)	3250 значений с интервалом записи 1-60 минут
Габаритные размеры, мм, не более	170х110х65
Срок службы	Не менее 10 лет
