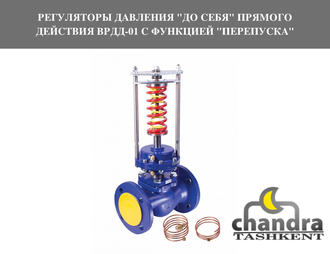

РЕГУЛЯТОРЫ ДАВЛЕНИЯ "ДО СЕБЯ" ПРЯМОГО ДЕЙСТВИЯ ВРДД-01 С ФУНКЦИЕЙ "ПЕРЕПУСКА"

Регуляторы "перепуска" предназначены для автоматического поддержания заданного перепада давления рабочей среды на регуляторе путем изменения расхода.

Комплектность поставки:

Регулятор ВРДД-01 - 1 шт.

Импульсная трубка со штуцером - 2 шт.

Пружина (желтая) - 1 шт.*

Пружина (красная) - 1 шт.*

Пружина (большая и малая серые) - 2 шт.*

*Регуляторы поставляются с двумя пружинами: желтая и красная или две серые.

Поставка с двумя пружинами позволяет (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа.

Описание
Документы

НАЗНАЧЕНИЕ

Для поддержания заданного перепада давления на регуляторе путем изменения расхода рабочих сред, протекающих по трубопроводам.

Регулятор является нормально закрытым.

Регулятор может использоваться для регулирования давления "до себя".

Регулирование происходит только при наличии расхода рабочей среды.

ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

1. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN50 Kvy 25 (0,04 - 0,7 МПа)

2. Диапазон (0,04 - 0,7 МПа) в обозначении допускается не указывать:

ВРДД-01 с функцией "перепуска" DN50 Kvy 25

3. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN50 Kvy 25 (0,6 - 1,0 МПа)

4. Регулятор давления "до себя" ВРДД-01 с функцией "перепуска" DN200 Kvy 63 (0,1 - 0,4 МПа)

Наименование параметров		Значения параметров
Номинальный диаметр DN, мм		15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность, Kvy, м3/ч* (основной ряд)		1,6 2,5	2,5 4,0 6,3	4,0 6,3 10	6,3 10 16	10 16 25 32	16 25 32	25 32 40	32 40 63	63 100 125	100 125 160	160 200 250 280	250 360 450 630
Условная пропускная способность, Kvy, м3/ч* (дополнительный ряд)		1,0 4,0	3,2	8,0	12,5	20		50	80
Номинальное давление PN, МПа		1,6
Диапазон настройки, МПа	0,04-0,7**	0,04 - 0,16 - с желтой пружиной 0,1 - 0,4 - с красной пружиной 0,3 - 0,7 - с двумя пружинами
	0,6-1,0	0,6 -1,0 - с двумя серыми пружинами
	0,04-0,16 с желтой пружиной												0,04 - 0,16
	0,1-0,16 с красной пружиной												0,1 - 0,4
	0,04-0,16 с красной пружиной												0,3 - 1,0
Зона пропорциональности, % от верхнего предела настройки, не более		16
Относительная протечка, % от Kvy, не более		0,6
Строительная длина, мм		130	150	160	180	200	230	290	310	350	400	480	600
Высота, мм, не более		465	470	475	490	495	510	530	550	600	860	900	1350
Масса, кг, не более		9	10	11	12	14	16	21	26	40	65	87	190

* По требованию Заказчика выпускаются изделия с другими значениями Kvy.
** Регуляторы поставляются с двумя пружинами настройки, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение в пределах от 0,04 до 0,7 МПа. При настройке на конкретное значение следует установить пружину (или обе пружины) с необходимым диапазоном настройки.
