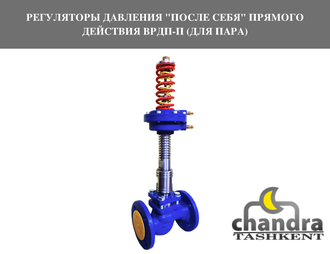

РЕГУЛЯТОРЫ ДАВЛЕНИЯ "ПОСЛЕ СЕБЯ" ПРЯМОГО ДЕЙСТВИЯ ВРДП-П (ДЛЯ ПАРА)

РЕГУЛЯТОРЫ ДАВЛЕНИЯ "ПОСЛЕ СЕБЯ" ПРЯМОГО ДЕЙСТВИЯ ВРДП-П (ДЛЯ ПАРА)

Предназначен для поддержания заданного давления «после себя» путем изменения (регулирования) расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей газы и жидкости, в том числе водяной пар, воздух, азот, вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.
Температура рабочей среды: от +1 до +220 °С.

Регуляторы устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ и других объектах, где производится, распределяется или потребляется тепловая энергия, горячая вода.
  Регуляторы используются для стабилизации режимов работы оборудования, снижения уровня шума и вибрации в трубопроводах, предотвращения завоздушивания, нештатных повышений или колебаний давления.
   Принцип действия основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений в камерах МИМ. Регулирование происходит только при наличии расхода рабочей среды. Регулятор является нормально открытым.

Материалы деталей:

  • корпус: серый чугун, ковкий чугун (PN 2,5 МПа);
  • крышка корпуса, седло, поршень, шток: сталь 40Х13;
  • мембрана: EPDM;
  • уплотнение штоков: EPDM, PTFE;
  • уплотнение разгрузочной камеры: PTFE;
  • направляющие: PTFE;
  • уплотнение в затворе: «металл по металлу»;
  • трубки импульсные и отводящая: медь;
  • штуцеры: латунь;
  • охладитель импульса давления (сосуд конденсационно-разделительный): стали 20Х13, 12Х18Н10Т


Наименование параметров  Значение параметров
Номинальный диаметр DN, мм15202532405065 80100
Номинальное давление PN, МПа*1,6; 2,5
Температура рабочей среды, °С

от +1 до +220

Условная пропускная способность Kvy, м3/ч** (основной ряд)

1,6
2,5
2,5
4,0
6,3
 4,0
6,3
10
6,3
10
16
 10
16
25
16
25
32
25
32
40
32
40
63
63
100
125

Условная пропускная способность Kvy, м3/ч** (дополнительный ряд)

1,0
4,0
3,28,012,520 5080
Зона пропорциональности, % от верхнего предела настройки, не более

16

Зона нечувствительности, МПа, не более

0,03

Относительная протечка, % от Kvу, не более

0,6

Диапазон настройки, МПа***

0,1...0,7

   		Мембранная коробка - синяя

0,1...0,4  с красной пружиной
0,3...0,7  с двумя пружинами



0,3...1,2

 		Мембранная коробка - серая

0,3...0,8 с красной пружиной
0,6...1,2 с двумя пружинами


Высота, мм, не более 585590595610615630650670720
Строительная длина, мм130150160180200230290310350
Масса, кг, не более1112  13  14  16  18  23  28   42


* Для регуляторов с номинальным давлением PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа, что должно быть указано в паспорте.
** По требованию заказчика выпускаются изделия с другими значениями Kvу.
*** Регуляторы поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой на конкретное значение установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.

Максимально допустимый перепад давления на регуляторе для газообразных сред: ΔP < P1 / 2, но не более 0,4 МПа,
где P1 - абсолютное давление перед регулятором.
Максимально допустимый перепад давления на регуляторе для жидких сред: 0,4 МПа.
Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на регуляторе принимать не более 0,2 МПа.  Присоединение к трубопроводу: фланцевое с размерами уплотнительных поверхностей и присоединительными размерами по ГОСТ 33259, исп. B.


Примеры обозначения при заказе:

1) Регулятор давления "после себя" прямого действия с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +1 до +220°С, материалом корпуса - ковкий чугун, диапазоном настройки (0,1-0,7 МПа), типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исп. B.


Регулятор давления "после себя" прямого действия ВРДП-П DN25-PN1,6-Kvy10-(+1+220)-КЧ-(0,1-0,7 МПа)

2) Регулятор давления "после себя" прямого действия с номинальным диаметром DN 25, номинальным давлением PN 2,5 МПа, условной пропускной способностью Kvy 10м3/ч, температурой рабочей среды от +1 до +220°С, материалом корпуса - ковкий чугун, диапазоном настройки (0,3-1,2 МПа), типом присоединения к трубопроводу - фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исп. B:

Регулятор давления "после себя" прямого действия ВРДП-П DN25-PN2,5-Kvy10-(+1+220)-КЧ-(0,3-1,2 МПа)
