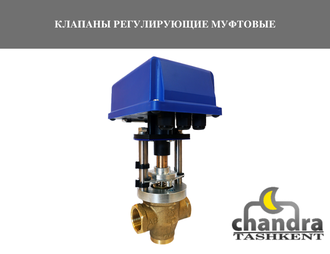

КЛАПАНЫ РЕГУЛИРУЮЩИЕ МУФТОВЫЕ
Предназначены для регулирования расхода рабочих сред, протекающих по трубопроводам.
Рабочие среды: негорючие, взрывобезопасные, нетоксичные жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60% при давлении не более 1,6 МПа и температуре не более 150°С.
Клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей:
- корпус: латунь;
- шаровидный клапан: латунь;
- вал: нерж. сталь;
- изоляция вала: двойные EPDM O-кольца;
Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
- со степенью защиты IP54 или IP67.
ЭИМ оснащены ручным дублером.
| Наименование параметров | Значение параметров | |||||
| Резьбовое соединение | G½ | G¾ | G1 | G1¼ | G1½ | G2 |
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Условный ход штока, мм | 16 | 16 | 16 | 16 | 16 | 16 |
| Номинальное давление PN, МПа | 1,6 | |||||
| Температура рабочей среды, °С | от +1 до +140 | |||||
| Пропускная характеристика | А-АВ - равнопроцентная; В-АВ - линейная | |||||
| Условная пропускная способность Кvy, м³/ч | 3 | 6 | 9 | 14 | 19 | 25 |
| Строительная длина L, мм | 80 | 80 | 90 | 110 | 110 | 150 |
| Размер I, мм | 44 | 43 | 43 | 46 | 46 | 59 |
Для увеличения срока службы и уменьшения уровня шума рекомендуется перепад давления принимать не более 0,2 МПа.
Присоединение к трубопроводу: муфтовое.
Примеры обозначения при заказе:
1) Клапан регулирующий проходной седельный с номинальным диаметром DN 40, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 19м3/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса - латунь, типом присоединения к трубопроводу - муфтовым (резьба наружная), с ЭИМ:
Клапан регулирующий проходной седельный ВКСР DN40-PN1,6-Kvy19-(+1+150)-Л-МН с ЭИМ (наименование ЭИМ);
2) Клапан регулирующий трехходовой с номинальным диаметром DN 32, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 14м3/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса - латунь, типом присоединения к трубопроводу - муфтовым (резьба внутренняя), с ЭИМ:
Клапан регулирующий трехходовой ВКТР DN32-PN1,6-Kvy14-(+1+150)-Л-МВ с ЭИМ (наименование ЭИМ).
- Монтажные положения клапана муфтового двухходового ВКСР.pdf395.4 кб, 29 сентября в 08:56Паспорт_ВКТР-М_(муфтовый)_2021.04.27.pdf285.8 кб, 29 сентября в 08:56Паспорт_ВКСР-М_(муфтовый)_2021.04.27.pdf287.4 кб, 29 сентября в 08:56
