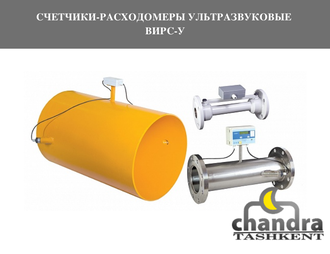

СЧЕТЧИКИ-РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ ВИРС-У
Счетчики-расходомеры ультразвуковые ВИРС-У используют современный ультразвуковой метод измерения, а при их изготовлении используются стойкие к коррозии и разрушению материалы. В совокупности всё это позволяет добиться высокого класса точности (менее 1% погрешности). Счетчики-расходомеры ультразвуковые ВИРС-У идеальны для использования как в коммунально-хозяйственном секторе, так и в топливно-энергетическом комплексе, промышленном секторе.
Счетчики-расходомеры ультразвуковые ВИРС-У (расходомеры) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходной сигнал.
Счетчики- расходомеры ультразвуковые ВИРС-У предназначены для измерения объема и объемного расхода жидкости, протекающей в заполненном трубопроводе, и преобразования этих величин в унифицированные импульсный, токовый и интерфейсные электрические сигналы.
Счетчики соответствуют ГОСТ EN 1434, ГОСТ ISO-4064.
Счетчики могут измерять расход любых акустически проницаемых жидкостей независимо от их электропроводимости, вязкости и плотности:
- горячей и холодной, в том числе питьевой воды;
- теплоносителя в системах водяного теплоснабжения;
- сточных вод;
- нефтепродуктов, органических, неорганических веществ, растворов.
Отличительные особенности
- высокая помехоустойчивость за счет конструкторских решений;
- низкая погрешность измерения (2%, 1%, 0,5%) при широком диапазоне измерения расхода;
- широкий диапазон диаметров первичного преобразователя от DN 15 до DN 2000;
- материал преобразователя расхода: сталь 20, 09Г2С, AISI 304 (08Х18Н10), AISI 316;
- материал излучателя: пластик, латунь, титан;
- лазерная настройка ППР на длине волны 532 нм;
- незначительные потери давления;
- различные частоты ультразвук (1 MHz, 2MHz) для измерения различных сред;
- различные варианты ППР (прямая труба, прямая труба с сужением, крестообразный);
- измерения при любом качестве и электропроводности воды, измерения неэлектропроводных жидкостей (нефтепродукты, масла и др.);
- выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
- режим автодиагностики;
- питание счетчика 24 VDC;
- степень защиты оболочек IP65, IP67, IP68;
- номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа, 6,3 МПа;
- температура измеряемой среды от 0 до 160°С;
- температура окружающей среду от -30 до 55°С;
- варианты: с индикацией или без нее.
Типоразмеры счетчиков-расходомеров ВИРС-У
Номинальные диаметры (DN) счетчиков-расходомеров, соответствующие им максимальные (Qмакс) значения расходов, масса, падение давления (ΔРn), вес импульса.
| DN, мм | Qмин,м³/ч | Qмакс,м³/ч | ΔРn при 0,7Qмакс, кПа | Масса, не более, кг |
| 15 | 0,03* | 3* | 10 | 1 |
| 20 | 0,05* | 5* | 10 | 5 |
| 25 | 0,07* | 7* | 8 | 8 |
| 32 | 0,12* | 12* | 7,5 | 9 |
| 40 | 0,2* | 20* | 7 | 10 |
| 50 | 0,3* | 30* | 6,2 | 12 |
| 65 | 0,5* | 50* | 6,0 | 14 |
| 80 | 0,9* (1,8) | 80* (180) | 6,0 | 16 |
| 100 | 1,2* (2,8) | 120* (280) | 2,5 | 20 |
| 150 | 6,3 | 630 | 2,5 | 26 |
| 200 | 11 | 1100 | 2,5 | 40 |
| 250 | 18 | 1800 | 2,5 | 50 |
| 300 | 25 | 2500 | 2,5 | 60 |
| 400 | 45 | 4500 | 2,5 | 85 |
| 500 | 70 | 7000 | 2,5 | 140 |
| 600 | 100 | 10000 | 2,5 | 200 |
| 700 | 140 | 14000 | 2,5 | 240 |
| 800 | 180 | 18000 | 2,5 | 300 |
| 1000 | 280 | 28000 | 2,5 | 500 |
| 1200 | 400 | 40000 | 2,0 | 600 |
| 1400 | 600 | 60000 | 2,0 | 800 |
| 1600 | 700 | 70000 | 2,0 | 1100 |
| 1800 | 900 | 90000 | 2,0 | 1500 |
| 2000 | 1200 | 120000 | 2,0 | 2000 |
* Значения Qмакс для ППР в форме прямой трубы с сужением для серии 2300.
Расходомеры с DN50-2000 - в форме прямой трубы, с DN50-2000 - в форме прямой трубы с сужением.
Счетчики выпускаются в сериях 1300, 1500, соответствующих ГОСТ ISO 4064-1-2017 "Счетчики воды", и 2300, 2500, соответствующих ГОСТ EN1434-2018 "Теплосчетчики", ГОСТ 28723-75 "Расходомеры".
| Серия | Диапазон измерения расхода, % | Погрешность измерения расхода, % |
| 1300 | 1:100 | 2(1) |
| 1500 | 1:25 | 0,5 |
| 2300 | 1:100 | 2(1) |
| 2500 | 1:25 | 0,5 |
Длины прямых участков для однолучевого счетчика-расходомера ВИРС-У
| До преобразователя | После преобразователя | |
| ВИРС-У (крестообразный) DN25, 32 | Не менее 5 DN | Не нормируется |
| ВИРС-У ( в форме прямой трубы с сужением) DN15-100 для всех видов местных сопротивлений | Не менее 5 DN* | Не менее 3 DN |
| ВИРС-У (в форме прямой трубы) DN65-1200 от местного сопротивления, в зависимости от его вида: | ||
| - гильза термометра 0,03 D < d <0,13D | Не менее 5 DN | Не нормируется |
| - колено, полностью открытая задвижка, вентиль, тройник, расширение или сужение потока (конусность 8°) | Не менее 10 DN | Не менее 3 DN |
| - прокладка, резко выступающая внутрь трубопровода, внезапное расширение потока, кран, симметричный вход в трубку после емкости, грязевик, группа колен в одной плоскости** | Не менее 15DN | |
| - группа колен в разных плоскостях, не полностью открытая задвижка (вентиль), совмещенные местные сопротивления, смешивающиеся потоки с температурой, отличающейся более, чем на 10°С | Не менее 20DN | |
Длины прямых участков для двухлучевого счетчика-расходомера ВИРС-У
| До преобразователя | После преобразователя | ||
| Рекомендуемое | Допустимое | ||
| - гильза термометра 0,33 D < d < 0,13D |
5 DN | Не менее 3 DN | Не нормируется |
| - колено, полностью открытая задвижка (вентиль), тройник, расширение или сужение потока (конусность 8°) |
10 DN |
Не менее 7 DN | Не менее 3 |
| - внезапное расширение потока, кран, симметричный вход в трубу после емкости, грязевик, группа колен в одной плоскости* |
15 DN | Не менее 10 DN | |
| - группа колен в разных плоскостях, не полностью открытая задвижка (вентиль), совмещенные местные сопротивления, смешивающиеся потоки с температурой, отличающейся более, чем 10°С** |
20 DN | Не менее 15 DN | |
* При невозможности обеспечить необходимые прямые участки рекомендуется применять струевыпрямители производства ООО "ВОГЕЗЭНЕРГО". Струевыпрямители устанавливаются на расстоянии не менее 5 DN перед расходомерам и эффективно спрямляют поток жидкости, особенно в случае сильнодеформированного профиля.
** Группу колен считают такой, если расстояние между коленами не превышает 5 DN.
*** Совмещенными считаются такие местные сопротивления, расстояния между которыми не превышает 5 DN.
Требования, предъявляемые к установке счетчика-расходомера
1. Счетчик должен быть всегда полностью заполнен водой. При горизонтальной установке ось ультразвуковых датчиков должна быть горизонтальна.
2. Установка в вертикальном положении.
