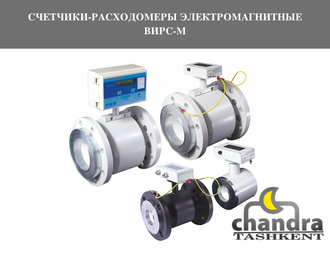

СЧЕТЧИКИ-РАСХОДОМЕРЫ ЭЛЕКТРОМАГНИТНЫЕ ВИРС-М
Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы. Преобразователи обеспечивают измерение объема теплоносителя с удельной электропроводимостью от 10-3 до 10 См/м.
Счетчики-расходомеры электромагнитные применяются на объектах теплопотребления, источниках теплоты, в узлах технического и коммерческого учета воды, на промышленных предприятиях и в жилищно-коммунальном хозяйстве в составе теплосчетчиков и счетчиков воды СКМ-2 для учета количества теплоносителя и(или) воды.
Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости в заполненном трубопроводе и преобразования его в нормированный импульсный и токовый выходные сигналы , протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы.
Счетчики ВИРС-М внесены в Госреестры СИ:
- РБ №03 07 6017 16;
- РФ №65119 от 03.03.2017;
- Республика Казахстан KZ.02.03.07898-2017.
Счетчики соответствуют ГОСТ ЕN 1434, СТБ ISO-4064.
Счетчики могут применяться для измерения количества горячей и холодной воды, в том числе питьевой воды, теплоносителя, сточных вод, в т.ч. акустически непрозрачных, с содержанием механических примесей, либо электропроводных технологических жидкостей.
Технические характеристики
Отличительные особенности
Расходомеры выпускаются в сериях 1ххх соответствующая ГОСТ ISO4064-1-2017 "Счетчики воды" и 2ххх соответствующая ГОСТ EN1434-2018 "Теплосчетчики", ГОСТ 28723-75 "Расходомеры".
| Серия | Диапазон измерения расхода, % | Погрешность измерения расхода, % |
| 1000Р | 1:1000 | 2,0 |
| 1000 | 1:500 | 2,0 |
| 1100 | 1:250 | 1,0 |
| 1300 | 1:100 | 0,5 |
| 1500 | 1:25 | 0,25 |
- материалы электродов в стандартно - AISI 316L, опционально - Тантал (Ta), Титан (Ti), Хастеллой;
- материал футеровки - фторопласт (Ф-4), PFA, полипропилен, полиуретан;
- фланцевое и бесфланцевое исполнение расходомера;
- незначительные потери давления, назначительные прямые участки до и после расходомера;
- низкая восприимчивость к свойствам измеряемой среды ( плотность, вязкость, температура);
- выходные сигналы: импульсный, токовый (4-20 мА), интерфейсный (RS-485), реверс;
- режим автодиагностики светодиодами;
- питание счетчика: 24 VDC;
- степень защиты оболочек IP65, IP67, IP68;
- номинальное давление 1,6 МПа, 2,5 МПа, 4,0 МПа;
- температура измеряемой среды от 0° до 150° С;
- температура окружающей среды от -30°С до 55°С;
- возможность исполнения без индикации и с индикацией.
Типоразмеры счетчика-расходомера
Номинальные диаметры (DN) счетчиков-расходомеров, соответствующие им максимальные (Qмакс) значения расхода, масса, падение давления (
Pn), вес импульса.
| DN, мм | Qмакс, м3/ч | ΔPn при 0,7Qмакс, кПа | Вес импульса, л/имп | Масса с/без КМЧ, не более, кг |
4 | 0,40 | 8 | 0,001-0,1 | 1,5/1 |
| 10 | 3,15 | 8 | 0,001-0,1 | 1,5/1 |
| 15 | 6,3 | 8 | 0,01/0,1/1/10 | 2,5/1,5 |
20 | 10 | 8 | 0,01/0,1/1/10 | 2,5/1,6 |
| 25 | 15 | 8 | 0,01/0,1/1/10 | 3/1,8 |
32 | 25 | 8 | 0,01/0,1/1/10 | 4/2,5 |
40 | 40 | 8 | 0,1/1/10 | 6/4,0 |
| 50 | 65 | 8 | 0,1/1/10 | 6,5/4,0 |
65 | 100 | 8 | 0,1/1/10 | 15/11 |
| 80 | 150 | 8 | 0,1/1/10 | 17/13,5 |
| 100 | 250 | 8 | 0,1/1/10 | 21,5/17 |
| 125 | 400 | 8 | 0,1/1/10 | 33/25 |
150 | 630 | 8 | 1/10/100 | 43/35 |
200 | 630* | 8 | 1/10/100 | 45/36 |
| 200 | 1100 | 8 | 1/10/100 | 45/36 |
Требования к прямолинейным участкам для ВИРС-М серий 1000, 2000
Значения в скобках - серий 1100, 2100
Тип гидравлического сопротивления | Минимальная длина прямого участка, DN | |
| До | После | |
| Полностью открытый полнопроходный шаровый кран | 0 | 0 |
| Диффузор и конфузор с конусностью до 8о | 0 | 0 |
| Отводы 2D (не более 2 отводов в одной плоскости) | 3(5) | 1(2) |
| Отводы 3D (2 и более отводов в разных плоскостях) | 3(5) | 1(2) |
| Диффузор и конфузор с конусностью 30о | 3(5) | 1(2) |
| Гильза ТС, фильтр - грязевик | 5(5) | 3(3) |
Открытая задвижка (не шаровая) | 5(5) | 3(3) |
Насос, частично открытая задвижка | 10 (15) | 5(5) |
Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления | 5 (10) | 1(2) |
Требования к прямолинейным участкам для серии 1300, 2300
Тип гидравлического сопротивления | Минимальная длина прямого участка, DN | |
| До | После | |
| Полностью открытый полнопроходный шаровый кран | 0 | 0 |
| Диффузор и конфузор с конусностью до 8о | 0 | 0 |
| Отводы 2D (не более 2 отводов в одной плоскости) | 5 | 2 |
| Отводы 3D (2 и более отводов в разных плоскостях) | 5 | 2 |
| Диффузор и конфузор с конусностью 30о | 5 | 2 |
| Гильза ТС, фильтр - грязевик | 5 | 3 |
Открытая задвижка (не шаровая) | 5 | 3 |
Насос, частично открытая задвижка | 15 | 2 |
Клапан регулирующий, тройник (смешение потоков с Δt≥10оС), совмещенные сопротивления | 10 | 2 |
Продольные сварные швы электросварных труб в прямых участка местным сопротивлением не считаются.
