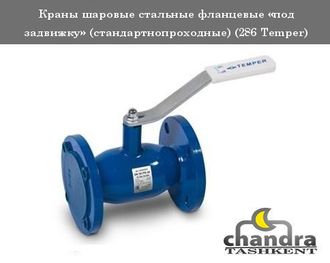

/ecccbd9e64f4bd8.s.siteapi.org/img/fz3d0eziers44oo880o808ck48c4ko "Краны шаровые стальные фланцевые «под задвижку» (стандартнопроходные) (286 Temper), производство Россия")
О продукции:
Краны шаровые Temper производятся в соответствии с ТУ завода-изготовителя и соответствуют
принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием
требованиям Технического Регламента ТС. Краны шаровые испытаны на прочность и плотность давлением согласно ГОСТ Р 53402-2009. Класс герметичности по ГОСТ Р 54808-2011 - "А".
Технические данные:
Краны шаровые Temper предназначены для установки на трубопроводы централизованного
теплоснабжения и газотранспортные системы.
Номенклатура по диаметру (DN) от 15 до 500, по давлению (PN) от 16 до 40;
Полностью сварная конструкция из углеродистой, хладостойкой или нержавеющей стали;
Присоединение: приварное, фланцевое, резьбовое и их различные комбинации;
Управление рукояткой до DN 100. Свыше возможна установка механического редуктора;
Возможна установка электро- или пневмопривода для управления краном;
Исполнения для теплоизоляции и подземной установки крана высотой штока до 3000 мм;
Диапазон рабочих температур: от -60 до +200 °С (в зависимости от климатического
исполнения).
Преимущества:
- Универсальная конструкция кранов позволяет использовать их на жидких и/или газообразных средах;
- Присоединительные размеры соответствуют российским стандартам;
- Порошковая окраска создает дополнительную антикоррозионную защиту;
- Удлиненная горловина позволяет легко теплоизолировать кран;
- Оцинкованная пружина для более длительного срока эксплуатации;
- Краны DN125 и выше по умолчанию комплектуются фланцем для установки привода;
- Продукция хладостойкого климатического исполнения (ХЛ1) производится из бесшовной толстостенной стали 09Г2С;
- Максимальный класс герметичности во всем диапазоне рабочих температур
Тип присоединения: фланцевый/фланцевый
Рабочие среды: теплосетевая вода, нефтепродукты, ГСМ, ГАЗ и другие рабочие среды, неагрессивные для материалов деталей крана.
Технические характеристики:
- Мах.температура (Т): до +200 °С
- Мin.температура (Т): до -40 °С (исп. У), до -60 °С (исп. ХЛ)
- Герметичность: Класс «А» ГОСТ Р54808-2011
- Присоединительные размеры фланцев: ГОСТ 33259-2015
- Ресурс: Не менее 10 000 циклов*
- Полный срок службы: Не менее 25 лет*
- Гарантийный срок: 2 года

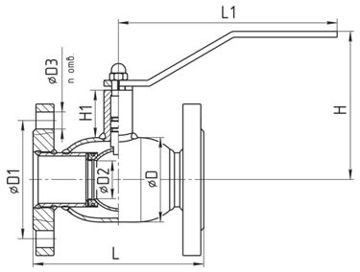

DN | PN | Артикул | L | L1 | H | H1 | D | D1 | D2 | D3 | Кол-во отв. | Вес, кг. |
15 | 40 | 28620015 | 120 | 160 | 76 | 20 | 42 | 65 | 10 | 14 | 4 | 1,60 |
20 | 40 | 28620020 | 120 | 160 | 79 | 22 | 42 | 75 | 15 | 14 | 4 | 2,15 |
25 | 40 | 28620025 | 140 | 160 | 86 | 26 | 48 | 85 | 18 | 14 | 4 | 2,60 |
32 | 40 | 28620032 | 140 | 160 | 91 | 26 | 57 | 100 | 24 | 18 | 4 | 3,70 |
40 | 40 | 28620040 | 165 | 245 | 145 | 43 | 76 | 110 | 30 | 18 | 4 | 5,05 |
50 | 40 | 28620050 | 180 | 245 | 154 | 45 | 89 | 125 | 40 | 18 | 4 | 6,35 |
65 | 16 | 28620065 | 200 | 245 | 159 | 41 | 108 | 145 | 45 | 18 | 4 | 8,60 |
80 | 16 | 28620080 | 210 | 282 | 200 | 64 | 133 | 160 | 63 | 18 | 4 | 11,25 |
100 | 16 | 28620100 | 230 | 282 | 209 | 60 | 159 | 180 | 75 | 18 | 8 | 14,55 |
125 | 16 | 28620125 | 254 | 525 | 197 | 60 | 180 | 210 | 100 | 18 | 8 | 23,10 |
150 | 16 | 28620150 | 280 | 525 | 213 | 57 | 219 | 240 | 125 | 22 | 8 | 30,40 |

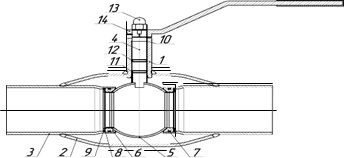

- Горловина сталь 20
- Корпус сталь 20
- Патрубок сталь 20
- Шток 20х13
- Шар 20х13 AISI 304 AISI 409
- Уплотнение шара PTFE+C Ф4К20
- Доп.уплотнение шара FVMQ / Эластомер
- L образное опорное кольцо Нержавеющая сталь
- Пружина Закаленная пружинная сталь с антикоррозийным покрытием
- Кольцо уплотнения PTFE+C Ф4К20
- О образное кольцо уплотнения штока FVMQ / Эластомер
- О образное кольцо уплотнения штока EPDM / Эластомер
- Гайка Сталь
- Рукоятка Оцинкованная сталь
