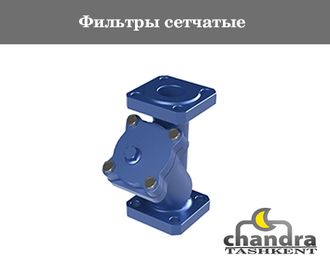

Фильтры магнитные сетчатые фланцевые

Фильтры сетчатые предназначены для улавливания стойких механических примесей, холодной и горячей воде и других неагрессивных жидкостях, в том числе ферромагнитных, а также омагничивания воды с целью умягчения и снижения интенсивности накипеобразования в трубопроводах при установке магнитных вставок.

РАБОЧАЯ СРЕДА

Вода и другие жидкости неагрессивные к материалам проточной части. Условное давление РN=1,6 МПа. Температура фильтруемой среды до 150°С.

Установочное положение: Направление потока – по стрелке, улавливающей камерой вниз.

КОНСТРУКЦИЯ

- Корпус: чугун СЧ;
- Фильтрующий элемент: Сетка из нержавеющей стали по ГОСТ 5632-81 с ячейкой 1,4х1,4 мм2 для DN50-100 и 2,5х2,5 мм2 для DN125 и DN150 (По заказу потребителя фильтр может быть изготовлен с необходимы параметрами фильтрующей сетки по ГОСТ 3826).
Присоединительные размеры фланцев для фильтров с фланцевым присоединением по ГОСТ 12815-80 на РN16.

Расшифровка условного обозначения:

УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
