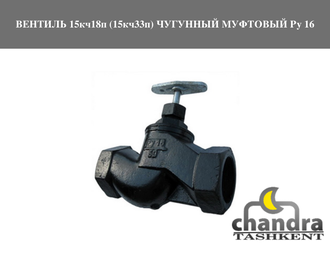

Вентиль 15кч18п (15кч33п) чугунный муфтовый Ру 16
Чугунные муфтовые вентили 15кч18п (15кч33п) на Ру 1,6 МПа. Предназначены для трубопроводов, транспортирующих воду и пар при температуре до 200°С. Вентили могут устанавливаться на трубопроводе в любом рабочем положении. К трубопроводу присоединяются резьбовыми муфтами.
Основные размеры
| DN | L | Н | Dо | Масса, кг |
| 15 | 90 | 99 | 57 | 0,7 |
| 20 | 100 | 118 | 57 | 0,9 |
| 25 | 120 | 129 | 75 | 1,5 |
| 32 | 140 | 132,5 | 96 | 2 |
| 40 | 170 | 148 | 96 | 3 |
| 50 | 200 | 153 | 96 | 4,6 |
Основные технические данные и характеристики
| Наименование параметра | Показатель |
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Рабочая среда | Вода, пар |
| Класс герметичности по ГОСТ 9544-93 | А |
| Температура рабочей среды, °С | 200 |
| Испытание на прочность корпуса/герметичность затвора водой, МПа | 2,4 /1,8 |
Материал основных деталей
| № | Наименование | Материал |
| 1 | Корпус | Серый чугун |
| 2 | Прокладка | Cталь + графит |
| 3 | Шток | Углеродистая сталь |
| 4 | Затвор (диск) | Серый чугун + паронит (латунь) |
