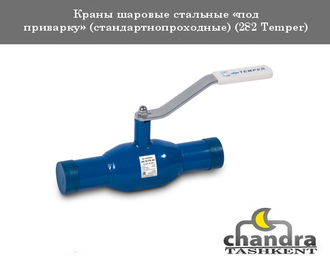

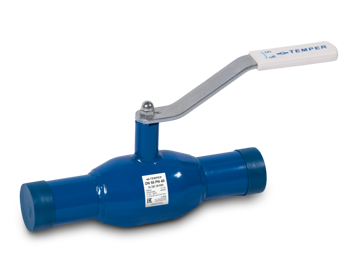

Краны шаровые стальные «под приварку» (стандартнопроходные) (282 Temper), производство Россия

Краны шаровые стальные «под приварку» (стандартнопроходные) (282 Temper), производство Россия




О продукции:

Краны шаровые Temper производятся в соответствии с ТУ завода-изготовителя и соответствуют

принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием

требованиям Технического Регламента ТС. Краны шаровые испытаны на прочность и плотность давлением согласно ГОСТ Р 53402-2009. Класс герметичности по ГОСТ Р 54808-2011 - "А".


Технические данные:

Краны шаровые Temper предназначены для установки на трубопроводы централизованного

теплоснабжения и газотранспортные системы.

Номенклатура по диаметру (DN) от 15 до 500, по давлению (PN) от 16 до 40;

Полностью сварная конструкция из углеродистой, хладостойкой или нержавеющей стали;

Присоединение: приварное, фланцевое, резьбовое и их различные комбинации;

Управление рукояткой до DN 100. Свыше возможна установка механического редуктора;

Возможна установка электро- или пневмопривода для управления краном;

Исполнения для теплоизоляции и подземной установки крана высотой штока до 3000 мм;

Диапазон рабочих температур: от -60 до +200 °С (в зависимости от климатического

исполнения).


Преимущества:


  • Универсальная конструкция кранов позволяет использовать их на жидких и/или газообразных средах;
  • Присоединительные размеры соответствуют российским стандартам;
  • Порошковая окраска создает дополнительную антикоррозионную защиту;
  • Удлиненная горловина позволяет легко теплоизолировать кран;
  • Оцинкованная пружина для более длительного срока эксплуатации;
  • Краны DN125 и выше по умолчанию комплектуются фланцем для установки привода;
  • Продукция хладостойкого климатического исполнения (ХЛ1) производится из бесшовной толстостенной стали 09Г2С;
  • Максимальный класс герметичности во всем диапазоне рабочих температур


Тип присоединения: приварное/приварное

Рабочие среды: Теплосетевая вода, нефтепродукты, ГСМ, ГАЗ и другие рабочие среды, неагрессивные для материалов деталей крана.

Технические характеристики:


  • Мах.температура (Т): до +200 °С
  • Мin.температура (Т): до -40 °С (исп. У), до -60 °С (исп. ХЛ)
  • Герметичность: Класс «А» ГОСТ Р54808-2011
  • Ресурс: Не менее 10 000 циклов*
  • Полный срок службы: Не менее 25 лет*
  • Гарантийный срок: 2 года

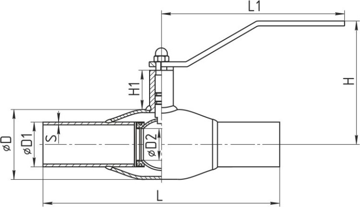

DN

PN

Артикул

L

L1

H

H1

D

D1

D2

S

Вес, кг.

15

40

28220015

210

160

81

26

38

21

10

3

0,80

20

40

28220020

230

160

83

26

42

27

15

3

0,95

25

40

28220025

230

160

86

26

48

32

18

3

1,20

32

40

28220032

260

160

91

26

57

42

24

3

1,50

40

40

28220040

260

245

145

43

76

48

30

3

2,45

50

40

28220050

300

245

154

45

89

57

40

3.5

3,25

65

25

28220065

360

245

159

41

108

76

45

3,5

4,55

80

25

28220080

370

282

200

64

133

89

63

4

6,75

100

25

28220100

390

282

209

60

159

108

75

5

9,00



  Материалы:


  1. Горловина сталь 20
  2. Корпус сталь 20
  3. Патрубок сталь 20
  4. Шток           20х13
  5. Шар 20х13 AISI 304 AISI 409
  6. Уплотнение шара PTFE+C  Ф4К20
  7. Доп.уплотнение шара FVMQ / Эластомер
  8. L образное опорное кольцо   Нержавеющая сталь
  9. Пружина Закаленная пружинная сталь с антикоррозийным покрытием
  10. Кольцо уплотнения PTFE+C  Ф4К20
  11. О образное кольцо уплотнения штока                     FVMQ / Эластомер
  12. О образное кольцо уплотнения штока                     EPDM / Эластомер
  13. Гайка Сталь
  14. Рукоятка Оцинкованная сталь
