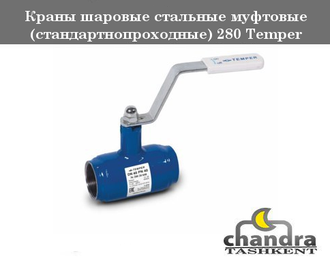

Краны шаровые стальные муфтовые (стандартнопроходные) 280 Temper, производство Россия

Краны шаровые стальные муфтовые (стандартнопроходные) 280 Temper, производство Россия

О продукции:

Краны шаровые Temper производятся в соответствии с ТУ завода-изготовителя и соответствуют

принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием

требованиям Технического Регламента ТС. Краны шаровые испытаны на прочность и плотность давлением согласно ГОСТ Р 53402-2009. Класс герметичности по ГОСТ Р 54808-2011 - "А".



Технические данные:

Краны шаровые Temper предназначены для установки на трубопроводы централизованного

теплоснабжения и газотранспортные системы.

Номенклатура по диаметру (DN) от 15 до 500, по давлению (PN) от 16 до 40;

Полностью сварная конструкция из углеродистой, хладостойкой или нержавеющей стали;

Присоединение: приварное, фланцевое, резьбовое и их различные комбинации;

Управление рукояткой до DN 100. Свыше возможна установка механического редуктора;

Возможна установка электро- или пневмопривода для управления краном;

Исполнения для теплоизоляции и подземной установки крана высотой штока до 3000 мм;

Диапазон рабочих температур: от -60 до +200 °С (в зависимости от климатического

исполнения).



Преимущества:
  • Универсальная конструкция кранов позволяет использовать их на жидких и/или газообразных средах;

  • Присоединительные размеры соответствуют российским стандартам;

  • Порошковая окраска создает дополнительную антикоррозионную защиту;

  • Удлиненная горловина позволяет легко теплоизолировать кран;

  • Оцинкованная пружина для более длительного срока эксплуатации;

  • Краны DN125 и выше по умолчанию комплектуются фланцем для установки привода;

  • Продукция хладостойкого климатического исполнения (ХЛ1) производится из бесшовной толстостенной стали 09Г2С;

  • Максимальный класс герметичности во всем диапазоне рабочих температур






Тип присоединения: резьбовое/резьбовое

Рабочие среды: Теплосетевая вода, нефтепродукты, ГСМ, ГАЗ и другие рабочие среды, неагрессивные для материалов деталей крана.


Технические характеристики:


  • Мах.температура (Т): до +200 °С
  • Мin.температура (Т): до -40 °С (исп. У), до -60 °С (исп. ХЛ)
  • Герметичность: Класс «А» ГОСТ Р54808-2011
  • Ресурс: Не менее 10 000 циклов*
  • Полный срок службы: Не менее 25 лет*
  • Гарантийный срок: 2 года

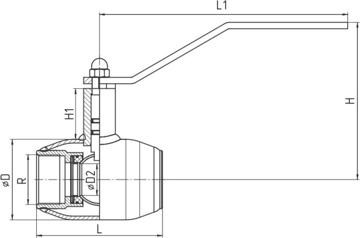

DN

PN

Артикул

L

L1

H

H1

D

R

D2

Вес,

 кг.

15

40

28020015

85

160

68

12

38

1/2

10

0,65

20

40

28020020

85

160

68

12

42

3/4

15

0,65

25

40

28020025

85

160

71

12

48

1

18

1,10

32

40

28020032

85

160

75

12

57

1 1/4

24

1,25

40

40

28020040

120

245

145

43

76

1 1/2

30

2,00

50

40

28020050

145

245

154

45

89

2

40

2,95

65

25

28020065

190

245

159

41

108

2 1/2

45

3,76

80

25

28020080

200

282

200

64

133

3

63

6,14

100

25

28020100

240

282

209

60

159

4

75

11,4



  Материалы:


  1. Горловина сталь 20
  2. Корпус сталь 20
  3. Патрубок сталь 20
  4. Шток           20х13
  5. Шар 20х13 AISI 304 AISI 409
  6. Уплотнение шара PTFE+C  Ф4К20
  7. Доп.уплотнение шара FVMQ / Эластомер
  8. L образное опорное кольцо   Нержавеющая сталь
  9. Пружина Закаленная пружинная сталь с антикоррозийным покрытием
  10. Кольцо уплотнения PTFE+C  Ф4К20
  11. О образное кольцо уплотнения штока                     FVMQ / Эластомер
  12. О образное кольцо уплотнения штока                     EPDM / Эластомер
  13. Гайка Сталь
  14. Рукоятка Оцинкованная сталь
